Принцип работы.

Поток теплого воздуха, создаваемый в сушильном шкафу от водяного теплообменника, циркулирует внутри объема сушильного шкафа, тем самым обеспечивает эффективный процесс просушивания одежды и обуви за минимальное время и с минимальными энергозатратами. Сушильный шкаф не сжигает кислород, безвреден для здоровья и рекомендован к использованию во внутренних бытовых помещениях различного назначения:

1. в детских учреждениях

2.  на производственных предприятиях

3. в спортивных учреждениях и на горнолыжных курортах

4. в пожарных частях

5. рыболовецких, морских и речных судах

6. строительных городках

7. туристических базах отдыха.

Другим очевидным преимуществом сушилок с водяным отоплением является возможность их использования в местах с ограниченными электрическими мощностями.

Состав и материалы

Модель шкафа ШС-4В отличается повышенной жесткостью конструкции, а также лучшей износостойкостью подвижных элементов. Эти свойства достигнуты за счет особой схемы расположения рёбер жесткости, а также применения более качественных материалов (толщина металла 1мм). Материал изделия: сталь 0,8-1,0 мм с порошковой покраской. Цвет изделия: RAL 7035 шагрень.

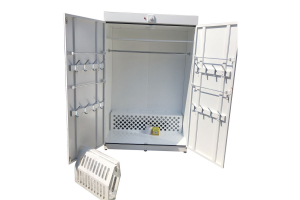

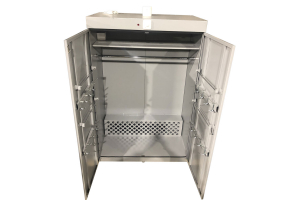

Конструкция шкафа представляет собой металлический каркас с расположенными внутри теплообменным агрегатом, вентилятором обдува, воздухоподводящими патрубками.

Изделие производится в Санкт-Петербурге. При изготовлении используются только качественные материалы отечественных и зарубежных поставщиков.

Монтаж и эксплуатация

Шкаф ШС-4Вподключается к имеющейся системе отопления (!) с максимальной температурой теплоносителя до +115оС.  Для подвода прямой и обратной воды в корпусе шкафа предусмотрены технологические отверстия (см. фото). Теплообменник подключается посредством гибкой подводки с резьбовым соединением (внутренняя резьба ½ `). С целью предотвращения попадания инородных предметов, а также влажности из воздуха медные трубки теплообменника с завода закупорены пластиковыми заглушками, которые следует снять перед подключением (см.фото).

Квалификация специалиста, осуществляющего монтаж, должна быть подтверждена допуском к работе с гидравлическими системами водяного отопления и горячего водоснабжения.

Теплообменник может быть подключен по обычной схеме подключения отопительного прибора (радиатора или конвектора), используемой в данном конкретном здании.

Ниже представлена рекомендуемая гидравлическая схема подключения теплообменника с возможностью удаленного управления, подключения к центральной системе автоматизации и диспетчеризации механических систем здания:

 1 - теплообменник

2 - гибкий шланг

3 - запорный кран

4 - автоматический воздухоотводчик

5 - соленоидный клапан с сервоприводом

6 - балансировочный клапан

7 - сливной кран

8 - фильтр

Для обеспечения работы принудительной вентиляции шкаф следует подключить к однофазной электросети 220В посредством кабеля с вилкой.

При необходимости сушилка с водяным отоплением ШС-4В может быть подключена к системе вытяжной вентиляции, диаметр патрубка 100мм, расположение верхнее.

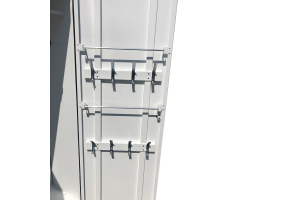

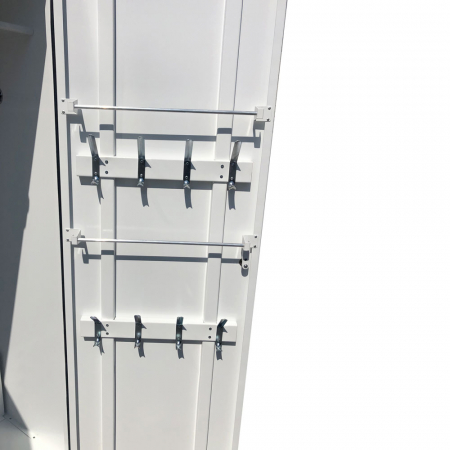

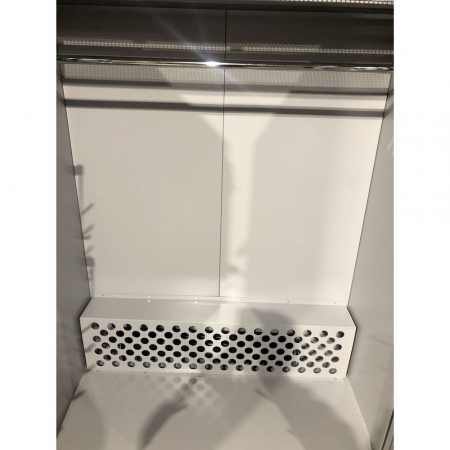

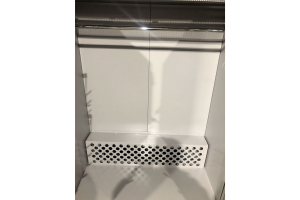

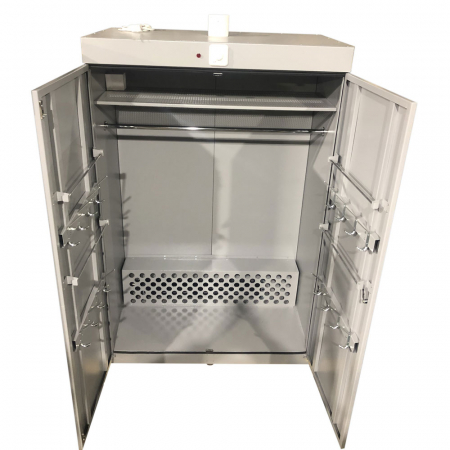

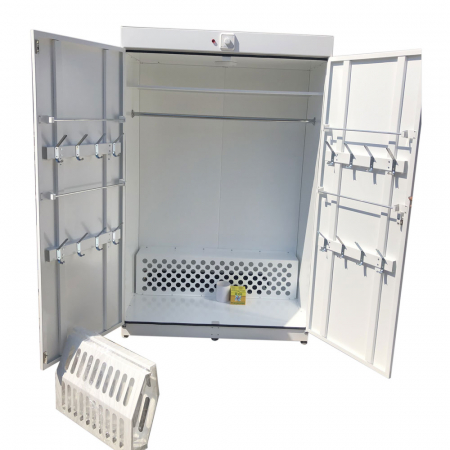

В зависимости от комплектации шкафа одежда, обувь или другие предметы, требующие сушки размещаются на специально предусмотренных воздухоподводящих патрубках или на штангах и перфорированных полках. При постоянном подключении к сети отопления шкаф работает в режиме естественной конвекции, и в целях минимизации потерь тепла дверцы шкафа рекомендуется держать постоянно закрытыми.

Управление

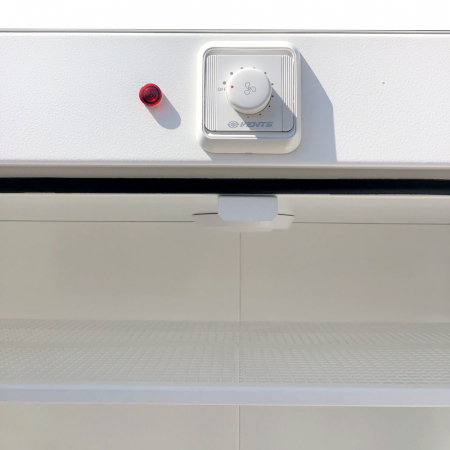

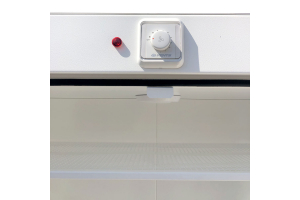

После подключения к электросети следует убедиться, что регулятор вращения скорости вентилятора установлен в положение «3» (см.фото). Шкаф включается с помощью тумблера включения, расположенного на верхней части лицевой панели. После включения скорость вентилятора можно как уменьшить (1 и 2), так и увеличить (4 и 5). Скорость вращения «3» является рекомендованной. На 3-й скорости двигатель вентилятора легче запускается, а режим работы, создаваемый этой скоростью, является и нормально средним.

Выключение, как и включение, осуществляется посредством тумблера. После выключения электродвигателя шкафа осушаемые предметы рекомендуется оставлять внутри для полного высыхания в процессе естественной конвекции, создаваемой теплообменником.

Комплектация и ассортимент

Доступно изготовление шкафов на жидком теплоносителе:

1. С нестандартными габаритными параметрами.

2. Различного конструктивного наполнения.

2. В тепло-шумо-изолированном корпусе.

3. Опциональное оснащение бактерицидной секцией.

4. Покраска в любой цвет по каталогу RAL.

В целях безопасной транспортировки практикуется дополнительная упаковка в виде деревянной обрешетки.
